Устройство сигнализации с объединенными приемником и передатчиком


Схема следующего ультразвукового сторожа показана на рис.1. Схема необычна тем, что на базе одной микросхемы в ней собран генератор передатчика и что она же работает как избирательный приемник отраженного сигнала. Для этого используется микросхема 567, вмещающая в себя источник сигнала и его приемник.

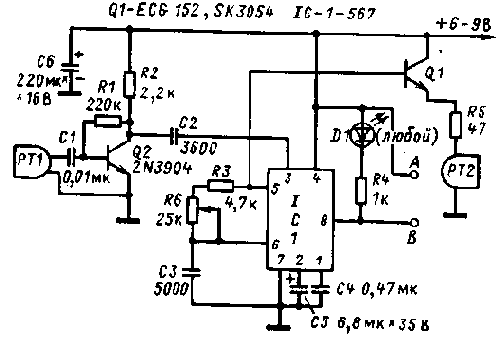

Рис.1. Схема приемопередатчика

Познакомимся поближе с тем, как функционирует схема, выполняющая двойную работу. Волны воспринимаются пьезокерамическим датчиком, после чего усиленные каскадом на транзисторе Q2 они поступают на вывод 3 микросхемы, причем частоте сигнала получается в точности равной той, что генерирует сама микросхема. В отличие от ранее описанного устройства в этой ситуации уже не важно, насколько частота может отклониться от первоначально установленной.

Рабочая частота определяется номиналами цепочки резисторов R3 и R6 и емкости конденсатора СЗ. Регулируется она переменным резистором R6. При заданных номиналах деталей она может варьироваться в пределах от 8 до 25 кГц, а в конечном счете определяется применяемыми пьезодатчиками. С вывода 5 микросхемы сигнал прямоугольной формы поступает на базу транзистора Q1, включенного по схеме с общим коллектором. В качестве нагрузки этого транзистора включена цепочка из резистора R5 и низкоомного динамика. Когда на вход схемы поступает достаточный по амплитуде сигнал, светодиод горит, а клеммы А и В представляют собой нормально замкнутые контакты. В случае, когда амплитуда сигнала понижается или он совсем отсутствует, выход схемы переходит в разомкнутое состояние. В остальном это устройство может быть использовано по любой конфигурации из предложенных на рис. 3.20. Откровенно говоря, схема лучше работает на высоких звуковых частотах, чем на ультразвуковых.

Последнее слово о рабочей частоте говорят применяемые в устройстве излучатель и пьезодатчик. Для тех из них, которые указаны в списке применяемых деталей, частота варьируется в диапазоне от 8 до 16 кГц. Если вас не удовлетворят такие частоты, нужно лишь подобрать другую" пару, поскольку сама схема может работать на частотах до 25 кГц.
Верхний же предел ограничен лишь возможностями микросхемы. Но не следует особенно усердствовать, поскольку для частот выше 43 кГц уже трудно подобрать излучатель и пьезодатчик. В комплекте с двумя предложенными преобразователями схема очень хорошо работает на частоте 12 кГц. И не страшно, что она слышна. Ведь едва ли кто-либо отважится с ней поспорить. Да и мыши, судя по всему, предпочтут какое-нибудь другое место, чем это. Сборка схемы. Детали схемы монтируются на плате из изоляционного материала, и, поскольку их не так много, плотность монтажа не сказывается на ее функционировании. В данной конструкции не требуется размещать пьезодатчик и излучатель поблизости от самой схемы. Но тогда для каждого преобразователя желательно использовать экранированные провода. Этим вы избежите возникновения связи напрямую между выходом и входом схемы. Ввод устройства в эксплуатацию. Проверив правильность монтажа, подключите питание схемы. Это может быть источник напряжением 6-9 В. Ползунок резистора R6 установите в среднее положение, при этом вы должны слышать писк высокого тона. Установите излучатель на столе или другой подставке так, чтобы перед ним было свободное пространство в 3 м. Держа пьезодатчик в руках, "направьте его на излучатель. Светодиод при этом должен загореться. Отходя с пьезодатчиком от излучателя, заметьте то место, где светодиод погаснет. Это означает, что вы нашли точку максимальной чувствительности. Укажем места, где удобно расположить такую сигнализацию:
через помещение;
на выходе;
напротив напольного, настенного сейфа или дорогой картины;
на проходе на чердак или в полуподвал;
в любом другом месте, где может пройти грабитель.
