Типы деталей и конструкция


6.2.3.Типы деталей и конструкция

Типы используемых микросхем приведены в таблице.

Таблица.

Обозначение по рис.22 Тип Функциональное назначение
D1

К561ЛН2 6 инверторов
D2 К561ТМ2 2 D-триггера
D3 К561ТЛ1 4 эл-та 2И-НЕ с триг. Шмидта на входах
D4 К561ЛП2 4 эл-та "Исключающее или"

Вместо микросхем серии К561 возможно использование микросхем серии К1561. Можно попытаться применить некоторые микросхемы серии К 176. Входы неиспользуемых элементов цифровых микросхем нельзя оставлять неподключенными! Их следует соединить либо с общей шиной, либо с шиной питания.

Транзисторы VT1, VT2 являются элементами интегральной транзисторной сборки типа К159НТ1 с любой буквой. Их можно заменить на дискретные транзисторы с npn проводимостью типов КТ315, КТ312 и т.п. Транзистор VT3 - типа КТ361 с любой буквой или аналогичного типа с pnp проводимостью.

К применяемьш в схеме металлоискателя резисторам не предъявляется особых требований. Они лишь должны иметь прочную конструкцию и быть удобны для монтажа. Номинал рассеиваемой мощности 0,125-0,25(Вт).

Потенциометр компенсации R3' желателен многооборотный типа СП5-44 или с нониусной подстройкой типа СП5-35. Можно обойтись и обычными потенциометрами любых типов. В этом случае желательно их использовать два последовательно включенных. Один - для грубой подстройки, номиналом 1(кОм). Другой - для точной подстройки, номиналом 100(Ом).

Катушка индуктивности L1 имеет внутренний диаметр намотки 1б0(мм), содержит 100 витков провода. Тип провода - ПЭЛ, ПЭВ, ПЭЛШО и т.п. Диаметр провода 0,2- 0,5(мм). О конструкции катушки см. отдельный параграф ниже.

Конденсатор С3 - электролитический. Рекомендуемые типы - К50-29, К50-35, К53-1, К53-4 и др. малогабаритные. Остальные конденсаторы, за исключением конденсатора колебательного контура катушки измерительного генератора, - керамические типа К10-7 и т.п. Конденсатор контура С1 особый. К нему предъявляются высокие требования по точности и термостабильности. Конденсатор состоит из нескольких (5...10 шт.) отдельных конденсаторов, включенных в параллель.
Конденсаторы контуров - С2 и С5 - особые. К ним предъявляются высокие требования по точности и термостабильности. Каждый конденсатор состоит из нескольких (5...10 шт.) конденсаторов, включенных в параллель. Настройка контуров в резонанс осуществляется подбором количества конденсаторов и их номинала. Рекомендуемый тип конденсаторов К 10-43. Их группа по термостабильности - МПО (т.е. приблизительно нулевой ТКЕ). Возможно применение прецизионных конденсаторов и других типов, например, К71-7. В конце концов, можно попытаться использовать старинные термостабильные слюдяные конденсаторы с серебряными обкладками типа КСО или полистирольные конденсаторы.

Диоды VD1-VD10 типа КД521, КД522 или аналогичные кремниевые маломощные.

Микроамперметр - любого типа на ток 100(мкА) с нулем посередине шкалы. Удобны малогабаритные микроамперметры, например, типа М4247.

Кварцевый резонатор Q - любой малогабаритный часовой кварц (аналогичные используются также в портативных электронных играх).

Выключатель питания - любого типа малогабаритный. Батареи питания - типа 3R12 - по международному обозначению, "квадратные" - по нашему.

Пьезоизлучатель Y1 - может быть типа 3П1...3П18. Хорошие результаты получаются при использовании пьезоизлучателей импортных телефонов (идут в огромных количествах "в отвал" при изготовлении телефонов с определителем номера).

Конструкция прибора может быть достаточно произвольной. При ее разработке желательно учесть рекомендации, изложенные ниже, а также в параграфах, посвященных датчикам и конструкции корпусов.

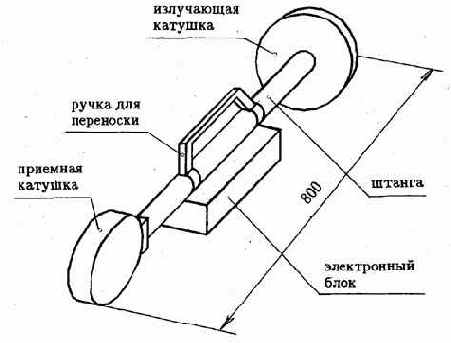

Внешний вид прибора приведен на рис.20.



Рис.20. Конструкция металлоискателя по принципу "передача-прием ". Общий вид.

По своему типу датчик предлагаемого металлоискателя относится к датчикам с перпендикулярными осями. Катушки датчика склеены из стеклотекстолита эпоксидным клеем. Этим же клеем залиты обмотки катушек вместе с арматурой их электрических экранов. Штанга металлоискателя изготовлена из трубы из алюминиевого сплава (АМГЗМ, АМГ6М или Д16Т) диаметром 48 мм и с толщиной стенки 2-3 мм.Катушки приклеены к штанге эпоксидным клеем. Соосная (излучающая) - с помощью переходной усиливающей втулки, перпендикулярная к оси штанги (приемная) - с помощью подходящей формы переходника. Указанные вспомогательные детали изготовлены также из стеклотекстолита. Корпус электронного блока изготовлен из фольгированного стеклотекстолита путем пайки. Соединения катушек датчика с электронным блоком выполнены экранированным проводом с внешней изоляцией и проложены внутри штанги. Экраны этого провода подключены только к шине общего провода на плате электронной части прибора, куда также подключаются экран корпуса в виде фольги и штанга. Снаружи прибор покрашен нитроэмалью.

Печатная плата электронной части металлоискателя может быть изготовлена любым из традиционных способов, удобно также использовать готовые макетные печатные платы под DIP корпуса микросхем (шаг 2,5 мм).



Хорошие результаты получаются при использовании пьезоизлучателей импортных телефонов (идут в огромных количествах "в отвал" при изготовлении телефонов с определителем номера).

Разъемы XI-ХЗ - стандартные, под пайку на печатную плату, с шагом выводов 2,5 (мм). Подобные разъемы широко применяются в настоящее время в телевизорах и другой бытовой технике. Разъем Х4 должен быть наружного исполнения, с металлическими наружними деталями, желательно - с посеребряными или позолоченными контактами и герметичным выходом на кабель. Рекомендуемый тип - PC 7 или PC 10 с резьбовым или байонетным соединением.

Печатная плата

Конструкция прибора может быть достаточно произвольной. При ее разработке следует учесть рекомендации, изложенные ниже в параграфах, посвященных датчикам и конструкции корпусов. Основная часть элементов принципиальной схемы прибора размещается на печатной плате.

Печатная плата электронной части металлоискателя может быть изготовлена на основе готовой универсальной макетной печатной платы под DIP корпуса микросхем с шагом 2,5 мм. В этом случае монтаж ведут одножильным медным луженьм проводом в изоляции. Такая конструкция удобна для экспериментальной работы.

Более аккуратная и надежная конструкция печатной платы получается при разводке дорожек традиционным способом под заданную схему. Ввиду ее сложности, в этом случае печатная плата должна быть с двухсторонней металлизацией. Использованная автором топология печатных дорожек приведена на рис.30 - сторона печатной платы со стороны установки деталей и на рис.31 - сторона печатной платы со стороны пайки. Рисунок топологии приведен не в натуральную величину.

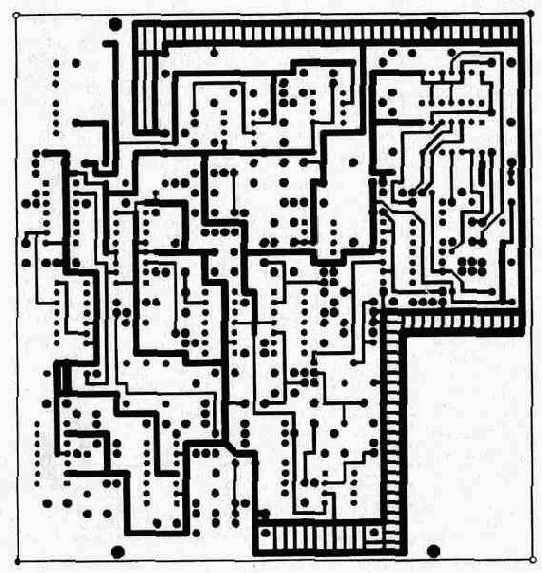

Рис.30. Топология дорожек печатной платы. Вид со стороны деталей.

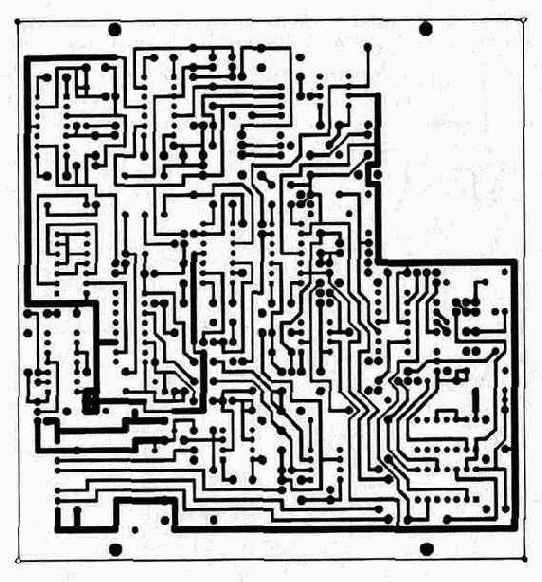

Рис.31. Топология дорожек печатной платы. Вид со стороны пайки.

Для удобства изготовления фотошаблона автор приводит размер печатной платы по внешней рамке рисунка - 130 х 144 (мм).

Особенности печатной платы:

- перемычки, без которых разводка печатной платы оказалась невозможной,



- общую шину, которая выполнена в виде сетчатого рисунка максимально возможной площади на плате,

- расположение отверстий по узлам сетки с шагом 2,5 (мм),- минимальное расстояние между центром отверстия и средней линией проводника или между средними линиями двух соседних проводников - 1,77 (мм),

- направление прокладки отдельных проводников печатной платы по углу кратно 45°.

Плотность проводников на печатной плате не слишком высока, что позволяет изготовить рисунок под травление в домашних условиях. Для этого рекомендуется использовать тонкий стеклянный рейсфедер или иглу шприца со спиленным острием в комплекте с пластиковой трубкой.

Рисунок обычно выполняют нитрокраской, кузбасс-лаком, цапон-лаком и т.п. красителями, разбавленньми подходящими растворителями до удобной концентрации. Обычный реагент для травления стандартной печатной платы из стеклотекстолита с медной фольгой 35-50 (мкм) - водный раствор хлорного железа FeCl3.

Расположение деталей на печатной плате приведено на рис.32 (микросхемы, разъемы, диоды и кварцевый резонатор), на рис.33 (резисторы и перемычки) и на рис.34 (конденсаторы).



Рис. 32. Расположение элементов на печатной плате. Разъемы, микросхемы, диоды и кварцевый резонатор.

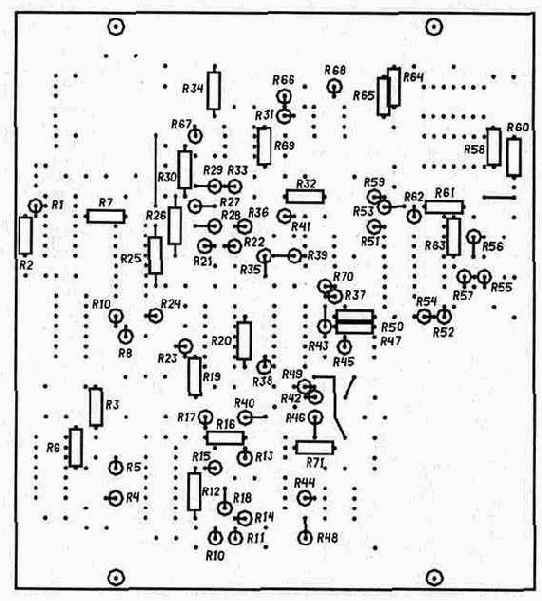

Рис.33. Расположение элементов на печатной плате. Резисторы.



Рис.34. Расположение элементов на печатной плате. Конденсаторы.
