Включение контактов переключателя зависимости от его положения






Контакты

Позиции переключателя

0

I

II

III

IV

V

VI

К1



+



+





+

К2





+



+

+

+

КЗ



+





+

+

+

К4





+

+



+

+



Потребляемая мощность, Вт



0

103

225

325

450

675

1000

Возможные неисправности конфорок и переключателей их режимов аналогичны неисправностям электроплиток. Для за­мены или ремонта конструкция плиты «Электра-1001» обеспечи­вает простой доступ к любому элементу электрической схемы.

Перед тем как вскрыть плиту, необходимо отключить кабель ее питания от сети.

Рабочий стол электроплиты ле­жит на раме и прикреплен к ней в четырех точках по углам. В левом м правом передних углах стол крепится винтами-самореаа-ми., а у задней стенки рамы име­ет шарниры. Вывернув ванты-саморезы, рабочий стол можно поднять подобно крышке рояля и подпереть его специальным стальным прутком, нижний ко­нец которого шарнирно закреп­лен внутри корпуса плиты упра­вой стенки.

Перед снятием конфорки нуж­но отсоединить от пее провода с пружинящими наконечниками и запомнить порядок пх располо­жения на выводах коефорки. Для этого концы проводов име­ют цветные метки, единые для всех конфорок. Элементы крепле­ния конфорки приведены на рис. 26. Чтобы освободить конфорку, нужно отвернуть гайку заземля­ющего провода и гайку, прижи­мающую скобу. Учтем, что ржа­вую гайку легче отвернуть, если в ее резьбу ввести каплю машин­ного масла или керосина.

Установка повой конфорки проводится в обратной последо­вательности.

Для снятия переключателя режимов нужно отсоединить идущие к нему провода и про­вода, идущие к розетке и пере­ключателю, затем вывернуть шесть винтов-саморезов, крепя­щих панель управления, и снять ее.

 Под панелью управления на­ходится вторая панель, на кото­рой закреплены все переключа­тели. Вывернув с передней сто­роны этой фальшпапелп два вип-та, можно спять переключатель.
После ремонта или замены пе­ реключателя установку смятых деталей провести в обратном по­рядке.

ТЭНы, нагревающие жарочпый шкаф, закреплены под его сво­дом и под днищем. Шкаф с ТЭНами теплоизолируется стек­ловатой пли минеральной ватой, которую брать голыми, руками не следует: обломки ее волокон легко впиваются в кожу и вызы­вают зуд. Верхний ТЭН жароч-пого шкафа закреплен специаль­ной скобой под крышкой на зад­ней стенке электроплиты. Для доступа к ТЭНу следует вывер­нуть дпа винта-самореза в верх­ней части этой крышки, при­поднять ее верх для выхода ео нижней кромки из пазов в зад­ней степке электроплиты. Отсо­единить провода от ТЭНов, за­гнуть пассатижами ушки скобы крепления и вытащить ТЭН вме­сте со скобой из жарочного шка­фа.

Нижний ТЭН размещен под стальным днищем жарочного шкафа. Для доступа к ТЭНу нужно вывернуть два випта-са-мореза, крепящих это дпище со стороны дверцы жарочного шка­фа, приподнять днище и вытя­нуть его на себя. Узел крепле­ния и контакты выводов ниж­него ТЭНа аналогичны верхнему и расположены также под зад­ней крышкой плиты.



Рис 25. Схема переключения спи­ралей ТЭНа семипозмционным пере­ключателем к трехспиральной кон­форке типа ЭКЧ — 145 — 1,0: К1 — К4 — контакты переключателя; С1 — СЗ — спирали ТЭНа.

Электрические утюги. При при­обретении утюга полезно знать его характеристики, которые закодированы в буквенном обозна­чении: УТ — утюг с терморегу­лятором; УТП — с терморегу­лятором, пароувлажнителем; УТПР — с терморегулятором, пароувлажнителем и разбрызги­вателем; УТУ — с терморегуля­тором утяжеленный.



Рис. 26. Элементы крепления чу­гунной конфорки на рабочем столе электроплиты: 1 — конфорка; 2 — шпилька М6Х40; 3 — кольцо ман­жета; Л — рабочий стол; S — скоба; 6 — гайка; 7 — шайба; 8 — зазем­ляющий провод; 9 — пружинная шайба

Цифры, следующие за буква­ми, соответствуют мощности (400 или 1000 Вт), далее идет обозначение массы (от 0,8 до 2,5 кг).


Например, УТШООО-1,8: утюг с терморегулятором и паро­увлажнителем мощностью 1 кВт, массой 1,8 кг.

Максимальное время разогрева подошвы утюга до усталовлен-пой температуры от 2,5 мин (для утюга УТЮОО-1,2) до 7,5 мип (для УТУ 1000-2,5).

Основные элементы утюга — алюминиевая или чугунная по­дошва с запрессованным трубча­тым электронагревателем  (ТЭНом), корпус и автоматиче­ский терморегулятор.

Ось ручки управления термо­регулятора выведена из корпуса утюга, ручка управления снаб­жена шкалой режимов.

Для контроля ва состоянием ТЭНа в ручку утюга вмонтиро­вана сигнальная лампа. При на­греве утюга до установленной температуры ТЭН автоматически выключается и сигнальная лам­па гаснет.

Сигнальная лампа напряжени­ем 3,5 В (ток 0,26 А) питается sa счет падения напряжения на отрезке пихромовой спирали, включенной последовательно с ТЭНом. Эта спираль изолирована фарфоровыми трубками-бусинками.

Выводы ТЭНа, спирали, пат­рончика сигнальной лампы а шпура питания заведены на трехкоптактную колодку внутри задней части ручки утюга. Ко­лодка закрыта пластмассовой крышкой.

Терморегулятор утюга работа­ет на принципе быстродействую­щего выключателя, управляемо­го биметаллической пластиной (рис. 27). Биметаллическая пла­стина Д нагреваясь от подошвы утюга, изгибается и медленно отжимает левый по рисунку ко­пен контактной пластины 2. Как только плоскость пластины 2 пе­реместится выше левой точка упора плоской пружины 3, по­следняя мгновенно отожмет пла­стинку 2 вверх и контакты тер­морегулятора разорвутся. Осты­вая, биметаллическая пластина будет медленно изгибаться вниз, и все элементы терморегулятора придут в исходное положение. При этом процесс включения бу­дет также мгновенным.

Ручка терморегулятора, пере­мещая левую точку упора пру­жины 5 относительно плоскости пластины 2, регулирует темпера­туру срабатывания всего меха­низма.

В утюгах с пароувлажнителем вмонтирован плоский бачок для воды с каплеобразующим кла­паном, а в подошве — парообра­зующий отсек или лабиринтные каналы.



Для снижения температуры корпуса утюга в его конструкции предусмотрено касание корпуса с подошвой не по всему перимет­ру, а лишь в нескольких точках. Через щели в корпус попадают волокна ткани, засоряющие кон­такты терморегулятора и созда­ющие запах тара. Поэтому ре­комендуется раз в 1 — 2 года очи­щать утюг.

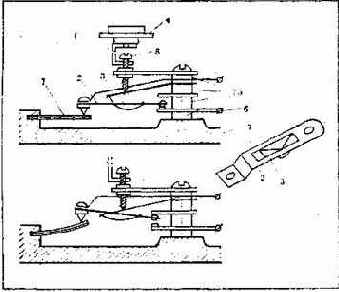

Рис. 27. Терморегулятор утюга: 1 — биметаллическая пластина; 2 — подвижная контактная пластина; 3 — пружина подвижного контакта; 4 — ручка терморегулятора; 5 — изо» пирующие шайбы; 6 — пластина не­подвижного контакта; 7 — подошва утюга; 8 — регулировочный винт

Для разборки утюга следует освободить контактную колодку от подведенных к ней проводов и отвернуть два винта, крепя­щих подошву к корпусу утюга. Эти винты находятся под ручной терморегулятора. Ручка терморе­гулятора прижата к корпусу утюга двумя нащелкивающими пружинами. Чтобы снять ручку, достаточно просто оттянуть ее от корпуса.

В утюгах типа УТ корпус к подошве кропится но винтами, а Двумя гайками с резьбой М4, навинченными на шпильки. Гай­ки утоплены в корпусе, и отвер­нуть их можно только торцевым ключом.

При любой разборке утюга нужно проверить и подтянуть все винты внутри корпуса, зачи­стить контакты терморегулятора путем протягивания между ними узкой полоски мелкозернистой шкурки.

Сетевой шнур в результате по­стоянных изгибов часто ломает­ся в месте ввода в ручку утюга. Такой шнур но нужно заменять, его следует отрезать в месте из­лома и вновь заделать в контакт­ную колодку.

Причиной недостаточного на­грева или перегрева , подошвы утюга может быть сбитая на­стройка терморегулятора. Нару­шенную настройку терморегуля­тора в утюге типа УТ можно восстановить следующим мето­дом. Предварительно поверните ручку терморегулятора против часовой стрелки до упора, уста­новив се на минимальную тем­пературу. Разберите утюг, отде­лив подошву с терморегулятором от корпуса утюга. Указательным пальнем левой руки поднимайте и опускайте конец подвижной контактной пластины в месте ка­сания с биметаллической пла­стиной.


При этом будут слышны и даже чувствоваться пальнем щелчки включаемых и выключа­емых контактов. Продолжая щелкать контактами, отверткой (в правой руке) вращайте регу­лировочный винт по часовой стрелке до прекращения щелч­ков. Следите, чтобы скоба, с: ко­торой снята ручка терморегуля­тора, не вращалась вместе с ре­гулировочным винтом, а остава­лась в положении упора (против часовой стрелки). Затем повер­ните регулировочный винт на иол-оборота обратно (против ча совой стрелки). Щелчки должны появиться вновь. Это положение и будет соответствовать правиль­ной настройке на минимальную температуру терморегулятора.

Тот же метод настройки при­меним и к другим типам утюгов. Разница будет лишь в конструк­ции механизма передачи враще­ния от ручки терморегулятора к его контактным пластинам.

Утюг с перегоревшим ТЭНом ремонту не поддается, так как ТЭН запрессован в подошву утю­га. От такого утюга полезно спять для запчастей шнур, тер­морегулятор и лампочку.

Ростеры. Подобные приборы инфракрасного излучения ншдо-ко используются для приготовле­ния сандвичей, гренок, неболь­ших порций шашлыков и других блюд. В корпусе прибора смон­тированы нагревательные эле­менты (открытые спирали илп ТЭНы), переключатель режимов, устройство выдержки времени и сетка для размещения обрабаты­ваемых продуктов. Расположение ТЭНов в наибо­лее распространенном ростере Р-2 и его электрическая схема приведены на рис. 28. Режим ра­боты ростера рассмотрен в табл. 9.

Самой неприятной неисправно­стью в ростере может быть пе­регорание ТЭНа, замену которо­му можно найти: лишь в специа­лизированной мастерской, и то, если повезет.

Таблица 9

Режим работы ростера типа Р-2

Позиции переклю­чателя

Замкнутые выводы переключателя

Нагревающиеся ТЭНы

Потребляемая мощность, Вт





1 — 4

2 — 4

2 — 6

3 — 6









0









_

0

I

+





+

С1, С2, СЗ, С4

800

II







+

С1, С2

400

III





+



С1, С4, С5, С6

200

IV



+



+

С1, С4, С5, С6

800




Примечание. Крестиками обозначены замкмутые контакты

В этой ситуация придется пе­рераспределить тепловую нагруз­ ку между исправными ТЭНамн, сохранив работу ростера на всех позициях переключателя, или в крайнем случае пожертвовать одним из режимов, имеющих папмепыпую подсчшооть. Решив вопрос с выбором режимов, сле­дует продумать необходимые из­менения в схеме переключения ТОНов. Например, решено обой­тись без режима длительного со­хранения тепла (позиция III пе­реключателя). Демонтируем ТОН С5 (нижнего ряда) и ставим его на место перегоревшего ТЭНа. Точки А и В соединяем пере­мычкой. Ото изменение сохранит работу ростера на всех позициях, кроме третьей. При этом на по­ли дни IV роль отсутствующего ТОНа Со будет выполнять ТОН С2.

Можно также демонтировать ТОН С2 и поставить его на место перегоревшего. Точки Л и В сое­диняем перемычкой. Ростер со­хранит работу на всех режимах с той лишь разницей, что на по­лиции 1 вместо изъятого ТОНа С2 будет работать ТОН С5.

Возможны и другие варианты изменений в схеме, которые вы можете продумать самостоя­тельно.

Выводы ТЭНов соединены с проводами точечной сваркой. При перестановке ТЭНов провода сле­дует откусывать не у самых вы­водов, а на расстоянии 40 — 50 мм от них, чтобы пайка проводни­ков проводилась на удалении от концов ТЭНов и но расплавилась от их нагрева.

Соединения ТОНов с противо­положной от переключатели сто­роны выполнены ленточной шин-кой. Ее нужно перерезать на расстоянии 15 — 20 мм от вывода ТО На. В шинке просверлить от­верстие под винт МЗ, при помо­щи которого можпо надежно сое­динить шинку с проводом.

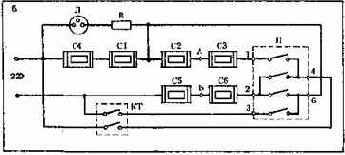

Рис. 28. Расположение ТЭНов в рос­тере Р-2 (а) и его электрическая схема (б): С1 — С6 — спирали ТЭНов; П — переключатель режимов; Р — ограничительный, резистор; КТ — контакты таймера

Электрокофемолки. Электриче­ская кофемолка ударного действия (модели ИП-30, «Микма», «Заря» и др.) разбивает кофей­ные зерна вращающимся с боль­шой скоростью двухлопастным ножом.


В корпусе кофемолки размещены электродвигатель с помехоподавляющим устройством и блокирующее устройство, от­ключающее двигатель при откры­той крышке. Для уменьшения шума двигатель закреплен в ре­зиновых амортизаторах. Необхо­димая частота вращения дости­гается режимом кратковременной перегрузки двигателя (30 — 50 с). Потребляемая двигателем мощ­ность составляет 125 — 150 Вт.

Таблица 10

Основные характеристики пылесосов

Унифицирован­ный типоразмер пылесосе

ПР-70

ПР-100

ПР-280

ПН-400

ПН-600

ПН-800

Номинальная мощность, Вт

70

100

280

400

600

800

Масса, кг (не более)

1

1,6

2,7

3,5 и

4,9

7,2

10

Разрежение, кПа (не менее)

1,6

3,5

8

11

13

14

Вместимость пылесборника, г (не менее)

не нор­мирует­ся

70

125

275

400

500

Примечание. Вместимость пылесборника определяется количеством пыли, при котором расход воздуха уменьшается не 60% от первоначального значения.

Сравните: мощность настольного вентилятора 22 — 45 Вт. Увеличе­ние времени помола или не­сколько последовательных помо­лов при такой перегрузке приво­дят к сгоранию изоляции обмот­ки двигателя. Не редки случаи отключения двигателя из-за ослабления контактов в блокиру­ющем устройстве или кнопке включения.

Для разборки кофемолки (на примере вышеуказанных моде­лей) необходимо с оси якоря двигателя отвинтить двухлопаст­ный нож, что можно сделать, придерживая якорь от свободного вращения. Для этой цели в ниж­нем конце оси якоря прорезан шлиц под отвертку, а в центре дна корпуса кофемолки — отвер­стие для доступа отвертки к это­му шлицу. Вращать двухлопаст­ный нож нужно в ту сторону, в которую он вращается при вклю­ченном состоянии! Остерегай­тесь сорвать шлиц под отвертку в оси якоря: без его помощи ко­фемолку не разобрать. Под сня­тым ножом в центре чашки для зерен откроется шестигранная пластмассовая головка сальника, препятствующего попаданию мо­лотого кофе внутрь кофемолки.


Поворот этой головки против ча­совой стрелки на 1/4 оборота тор­цовым ключом ( или осторожно, чтобы не раздавить головку, — пассатижами) освободит чашку. Под чашкой црессшпановая про­кладка. Сняв се, получим доступ к креплению двигателя. Надавив на скобу, прижимающую двига­тель через резиновые амортиза­торы к дну корпуса кофемолки, слегка повернув эту скобу в лю­бую сторону (против или по ча­совой стрелке), освободим двига­тель и извлечем его из корпуса кофемолки вместе с блокирую­щим устройством.

Сгоревшую статориую обмотку двигателя, выполненную на кар­касе, можно перемотать. Не­исправность блокирующего устройства и совмещенной с ним кнопки включения обычно устра­няется простым подгибанием контактных пластин.

Пылесосы. В зависимости от назначения пылесосы изготавли­ваются двух типов: НП — на­польные и ПР — ручные, (штан-говце, автомобильные и пылесо­сы-щетки).

Основные параметры пылесо­сов приведены в табл. 10.

Все модели пылесосов имеют ремонтопригодную конструкцию, удобный доступ к местам техни­ческого обслуживания и ремон­та

В корпусе пылесоса закреплен воздуховсасывающий агрегат —  высокооборотный электродвигас центробежным вентилято­ром.

Типичные неисправности пы­лесоса — обрыв в шнуре, нару­шение надежного контакта ще­ток с коллектором электродвига­теля, неисправность выключате­ля, заклинивание дисков центро­бежного вентилятора.

Чтобы пылесос долго и надеж­но работал, нужно своевременно очищать пылесборник и фильт­ры. При заполненном пылесбор-нике резко падает разрежение, что приводит к непроизводитель­ному увеличению времени убор­ки, расходу электроэнергии и ускоренному износу пылесоса.

Пылесос требует постоянного к себе внимания. Необходимо не реже чем раз в два года менять смазку подшипников двигателя пылесоса, ежегодно проверять состояние графитовых щеток.

Для смены смазки необходимо воздуховсасывающий агрегат вы­нуть из корпуса пылесоса, снять кожух с вентилятора, отвернуть гайку на осп двигателя (гайка может иметь левую резьбу), снять с оси набор чередующихся алюминиевых дисков вентилято­ра (с лопастями и без лопастей), спять втулки, отделяющие диски один от другого.


Нужно запом­нить очередность расположения дисков и втулок, чтобы при сбор­ке установить их строго в том же порядке.

Затем следует вывернуть вин­ты, крепящие прижим подшип­ников двигателя, снять крышки. .Удалить старую смазку и про­мыть подшипники бензином, сле­дя, чтобы бензин не попал на обмотку. Заполнить подшипники смазкой ЦИАТИМ-202 (имеется в магазинах автодеталей). В крайнем случае можно обновить смазку без промывки. Для этого после заполнения подшипников новой смазкой несколько минут повращать якорь двигателя от руки, чтобы остатки старой смаз­ки в подшипниках перемешались с повой, затем удалить эту смаз­ку и вновь заполнить новой смазкой. Сборку воздуховсасыва-ющего агрегата провести в об­ратной последовательности. Вра­щением якоря от руки убедить­ся, что вентилятор вращается свободно.

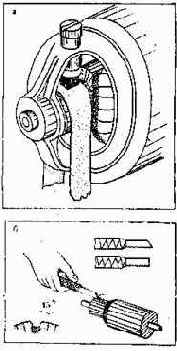

Рис. 29. Притирка щеток электро­двигателя (а); продороживанме кол­лектора [б]

При износе графитовых щеток и уменьшении усилия пружин, прижимающих их к коллектору, увеличивается искрение щеток, износ и перегрев коллектора. До­пускается искрение на кромке щетки не больше, чем нитевид­ная слабосветящаяся линия.

Изношенные щетки необходи­мо заменить. Новую щетку тре­буется притереть к коллектору так тщательно, чтобы коллектора касалась вся торцевая площадь щетки. Это делается протягива­нием мелкозернистой шкурки между щеткой и коллектором аб­разивной стороной шкурки к щетке. Чтобы но стачивалась кромка, шкурка должна облегать коллектор по половине его ок­ружности (рис. 29, а).

Зазоры между ламелями (пла­стинами) коллектора необходимо очистить от графитовой и мед­ной пыли острозаточенной спич­кой, а коллектор протереть ва­той, смоченной бензином. Если коллектор в результате много­летней работы истерся так, что изоляция между ламелями начи­нает выступать над контактной поверхностью этих ламелей, кол­лектор нужно цродорожпть, то есть срезать выступающую меж-ламельную изоляцию на глуби­ну 0,5 — 1 мм( рис. 29, б).

Резец для продороживания можно изготовить из старого но­жовочного полотна, заточив его торец под углом 30 — 40°. После продороживания коллектор нуж­но зачистить от заусенцев самой мелкой шкуркой с маслом при вращающемся электродвигателе на малых оборотах (при иоин жсчшом напряжении питания)

О ремонте стиральных машин, холодильников и других быто вых электроприборов будет рас сказано в последующих выпус­ках «Сделай сам».
