Функциональная схема ключа

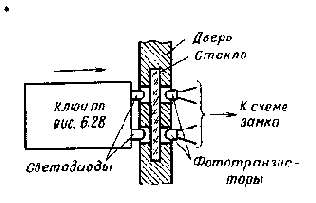

Ключ (рис. 6.28) для открывания замка с активным фильтром состоит из генератора, источника питания (батареи, иногда трансвертора), кнопки и включателя. Через клемму он может под­ключаться к центральному источнику питания замка, однако это снизит помехоустойчивость. Кодирование ключа зависит от кон­кретных условий, описанный вариант — только пример. Встречное включение двух светодиодов, симметричное относительно массы, на выходе передатчика (каждый светодиод защищает другой от недопустимо высокого обратного напряжения) позволяет вводить головку ключа в замок всего один раз. В двери делаются соответ­ствующие отверстия, в которых находятся фототранзисторы обоих активных полосовых фильтров замка, настроенных на две различ­ные частоты. При этом должно выполняться неравенство f2=/=(f1+ +f2)/2, чтобы предотвратить срабатывание на частоте первой гар­моники. На рис. 6.29 показана схема взаимного положения ключа и замка при открывании двери.
