Рекомендации по сборке табло «Бегущая строка».

Структура табло

Структурно табло состоит из следующих узлов:

контроллер, который обрабатывает информацию (Рис. №1)

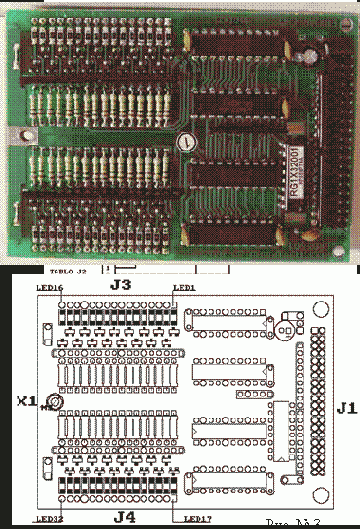

модули управления светодиодами (от 1 до 7 шт), каждый обслуживает 32 столбца светодиодов (Рис. №3)
модуль силовых ключей, обеспечивающий коммутацию 8-ми строк светодиодов для динамической индикации. (Рис №5)

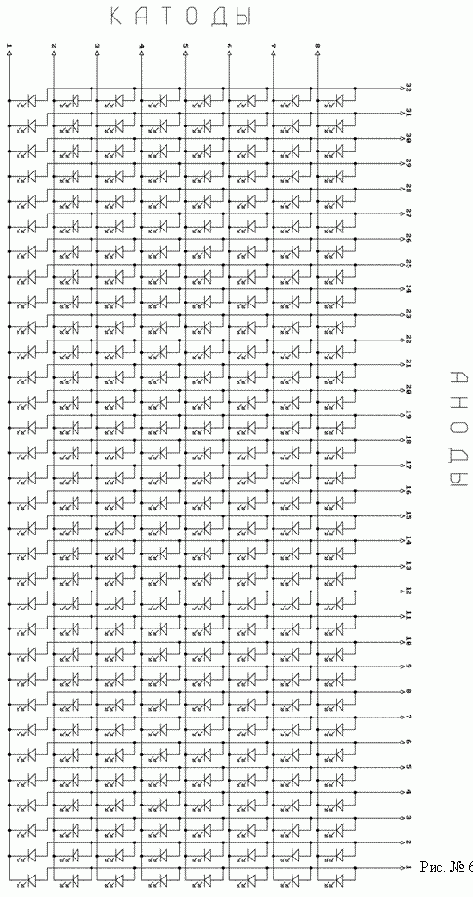

модули светодиодов (по количеству модулей управления светодиодами), каждый представляет собой матрицу светодиодов 32 столбца x 8 рядов, катоды светодиодов каждого ряда соединены вместе, аноды каждого столбца светодиодов соединены вместе. Катоды светодиодов одноименных строк модулей также соединены вместе. Схема одного модуля 32x8 приведена на рис 6.
источник питания. В простейшем случае достаточно источника стабилизированного питания 5В. Потребляемый табло ток (в амперах) можно ориентировочно рассчитать так: I=3.2*N+1, где N – количество модулей управления светодиодами.

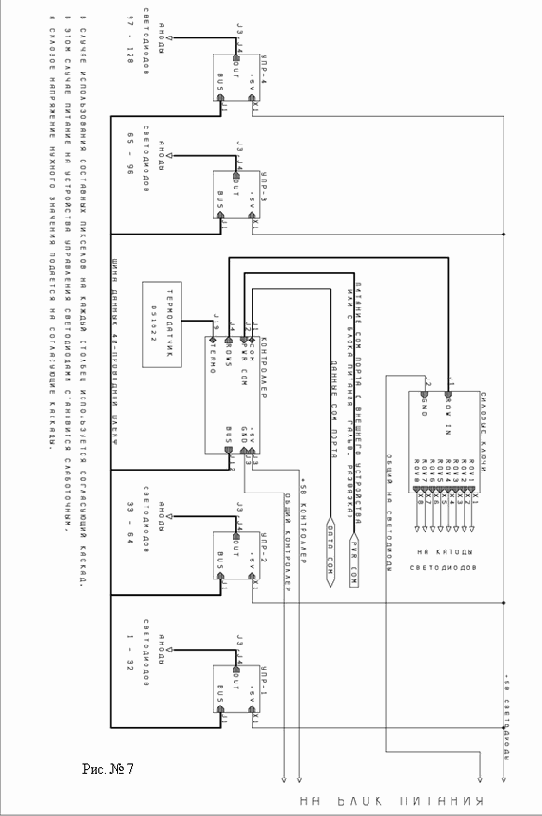

Структурная схема соединений приведена на рис. №7. Образец собранного табло 96x8 пикселов показан на рис. №8 и рис. №9.

Подключение контроллера

Контроллер подключается к источнику питания 5В через разъем J3. Через разъем J12 контроллер соединяется с модулями управления светодиодами 40-проводным плоским кабелем необходимой длины. Разъем J1 служит для подключения к последовательному (COM) порту компьютера или устройства загрузки. Разъем J2 служит для подачи питания на интерфейс последовательного порта. Питание может подаваться с блока питания табло (гальванически развязанное от основного питания) или же запитка может производится непосредственно от порта подключаемого компьютера (загрузчика). Схема подключения к разъему DB9F для обоих вариантов приведена на рис. №2.

Разъем J4 служит для подключения модуля силовых ключей. К контактам 2 и 3 разъема J19 подключается датчик температуры DS1822 или DS1822-PAR. Схема подключения прказана в приложении на рис. №11.

Подключение модулей управления светодиодами

Модули управления светодиодами соединяются с контроллером (и между собой) через разъем J1 40-проводным плоским кабелем.
Через разъем X1 подается силовое питание +5В. Через разъемы J3 и J4 подается напряжение на аноды светодиодной матрицы. Соответствие контактов разъемов J3, J4 номерам столбцов светодиодов в матрице показано на рис. №3.

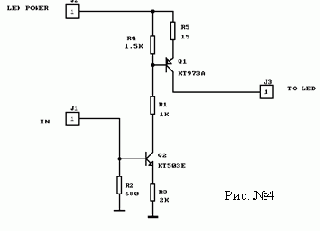

При использовании в матрице светодиодов составных пикселов (светодиоды соединены последовательно), на разъем X1 подается не силовое +5В (которое идет на контроллер) и для нормального функционирования табло каждый столбец матрицы необходимо подключать через схему согласования. Рекомендуемая схема согласования представлена на рис №4.

Подключение модуля силовых ключей

Модуль силовых ключей через разъем J1 подключается к силовой “земле” (рис. № 5). Разъемы X1 – X8 подсоединяются к катодам рядов светодиодных матриц. Через разъем J1 производится подключение к разъему J4 контроллера 8-мипроводным кабелем. Также на плате модуля имеются разъмы для разводки питающего напряжения +5В на платы управления светодиодами и контроллер. На контроллер питание подается через помехоподавляющий фильтр. Разъемы разводки и фильтр устанавливаются в случае необходимости (например, при отсутствии фильтра в блоке питания).

Модуль светодиодов.

Каждый модуль светодиодов представляет собой матрицу 32x8. В табло может быть установлено от 1 до 7 таких модулей. Схема модуля приведена на рис. №6. Катоды светодиодов подключаются к разъемам X1 – X8 модуля силовых ключей, аноды – к разъемам J3, J4 модулей управления светодиодами.

Структурная схема соединений.

Образец собранного табло 96x8

На рис. № 8 представлена фотография табло зеленого цвета на суперярких светодиодах диаметром 5мм с матрицей 96x8. Для наглядности с табло снят светофильтр.

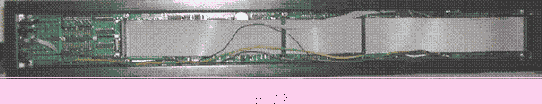

На рис. №9 изображено то же самое табло со снятой задней стенкой и без блока питания. На рис. №10 – дополнительно снят соединительный 40-проводной шлейф. Видны: модули управления светодиодами (поз. 1), контроллер (поз. 2), модуль силовых ключей (поз. 3), обратная сторона плат светодиодов (поз. 4).

Нумерация столбцов светодиодов при виде с тыльной стороны при расположении контроллера и модулей управления светодиодами шинными разъемами вправо (рис. №10) – справа налево. Нумерация модулей управления светодиодами – тоже справа налево.
