ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ ТАЙМЕРА СЕРИИ 555 - часть 2


Puc.2

Частота генерации колебаний на выходе изменяется линейно переменным резистором R2. При указанных на схеме значениях элементов можно получить двадцатикратное изменение частоты, при среднем положении R2 частота генерации - 1 кГц.

Вместо переменного резистора частоту колебаний можно регулировать подачей внешнего постоянного напряжения на базу транзистора VT2. Эмиттерный переход транзистора VT1 обеспечивает необходимую термостабилизацию работы устройства.

Если требования к линейности регулирования не очень жестки, устройство может быть выполнено с стократным изменением частоты.

"Радио, телевизия, електрончка", 1989, № 8

РЕГУЛИРОВАНИЕ ЯРКОСТИ ЦИФРОВОГО ИНДИКАТОРА

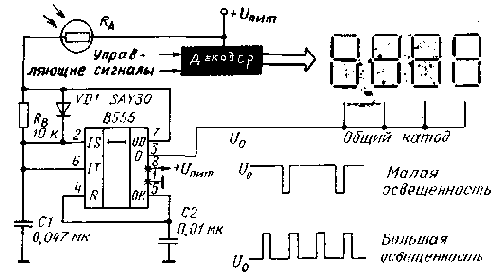

Устройства с люминесцентными индикаторами (стационарные электронные часы, информационные табло и др.) удобны в пользовании только при большом контрасте светящихся сегментов. Например, в затемненном помещении достаточно и небольшого тока анода-сегмента для нормального его визуального наблюдения. Но при большой освещенности помещения и яркость свечения элементов индикатора должна быть значительно выше.


Puc.3

"Radio, Fernsehen, Flektronik", 1986, № 12

УСТРОЙСТВО ПЕРИОДИЧЕСКОГО ОТКЛЮЧЕНИЯ НАГРУЗКИ В ЦЕПИ ПЕРЕМЕННОГО ТОКА

Устройство, схема которого показана на рис. 4, можно использовать для периодического подключения и отключения нагрузки в цепи переменного тока, например, световую рекламу, новогоднюю гирлянду, звуковой сигнализатор и др.


Puc.4

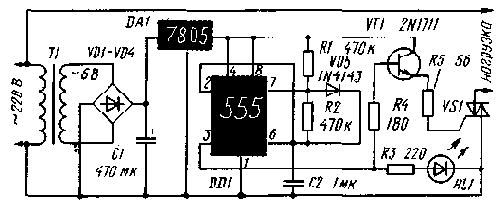

Включение нагрузки осуществлено через симметричный тиристор (симистор) VS1, который управляется через транзистор VT1 от генератора на микросхеме DD1. Частота генератора устанавливается выбором конденсатора С2 и резисторов Rl, R2 и определяет интервалы включения нагрузки. О состоянии включения нагрузки можно судить по работе светодиодного индикатора HL1, он же помогает осуществить контроль частоты генератора даже при отключенной нагрузке.
В конструкции возможно использовать трансформатор питания с мощностью до 5 Вт.

Использование устройства требует особого внимания, так как элементы нагрузки и их соединительных цепей находятся под фазовым напряжением питающей сети переменного тока.
