Оперативное запоминающее устройство


Самый простой прибор семейства DS1990 содержит только постоянную память. Все остальные приборы имеют в своем составе также статическую оперативную память. Число циклов записи-чтения в эту память не ограничено. Питание памяти обеспечивается миниатюрной литиевой батарейкой, срок службы которой - 10 лет.

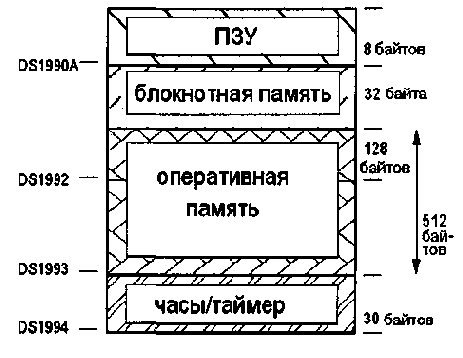

Вся оперативная память разделена на отдельные страницы объемом по 32 байта. DS1992 содержит 4 страницы, которые обеспечивают хранение 256 байтов, DS1993 и DS1994 - 16 страниц, что позволяет хранить 512 байтов. DS1994 содержит дополнительную 17-ю страницу, которая имеет объем 30 байтов и предназначена для работы часов реального времени (рис. 3).

Pис. 3

Pис. 3

Так как данные записываются в память в момент касания считывающего устройства и корпуса прибора, то нарушение электрического контакта в этот момент может привести к разрушению информации в памяти.

Чтобы предотвратить разрушение информации, в структуре Touch Memory предусмотрена дополнительная буферная память, которая выполняет функцию блокнотной области. Эта память защищает прибор от случайной записи новых данных на место имеющихся или от записи не по тому адресу. Объем блокнотной памяти равен объему страницы оперативной памяти - 32 байта для DS1992-94.

Рассмотрим принцип работы блокнотной памяти. Все поступающие в прибор данные первоначально записываются в блокнотную память. Затем они передаются из нее в считывающее устройство, где сравниваются с данными, которые необходимо было записать. После верификации выполняется операция копирования содержимого блокнотной памяти в основную. Так как копирование выполняется внутри Touch Memory, то гарантируется целостность информации даже в случае нарушения внешнего контакта.
