Конструктивные особенности Touch Memory


Целый ряд уникальных свойств Touch Memory обеспечивается благодаря необычному корпусу прибора. Кристалл памяти и миниатюрная литиевая батарейка смонтированы в герметичном корпусе из нержавеющей стали диаметром 16 мм и толщиной 5,8 мм (корпус F5) или 3,2 мм (корпус F3).

Стальной корпус используется для осуществления электрических контактов. Корпус прибора аналогичен по конструкции корпусу пуговичной батарейки. Он состоит из ободка с донышком и электрически изолированной крышки. В отличие от обычных микросхем, доступ к содержимому памяти прибора осуществляется только через две линии: земляную и двунаправленную сигнальную. Ободок и донышко представляют собой земляной контакт, а крышечка выполняет функцию сигнального контакта (рис. 7а). Корпус может выдержать свыше 1 млн. механических подключений без заметного износа и стирания.

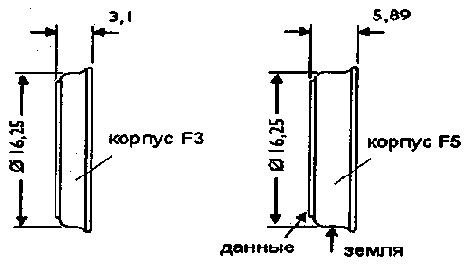

рис. 7а

Pис. 7а

Для считывания данных из приборов Touch Memory используется контактирующее устройство Touch Probe (зонд), которое представляет собой механический узел, состоящий из двух штампованных металлических деталей, разделенных диэлектриком. Форма наконечника зонда сделана такой, чтобы он точно сопрягался с круглым корпусом прибора. При этом углубленная центральная область выполняет функцию сигнального контакта, а его ободок служит земляным контактом (рис. 7б).

рис. 7б

Pис. 7б

Малые размеры Touch Probe позволяют встраивать его непосредственно в портативный микропроцессорный контроллер, прикреплять к любой поверхности или использовать в виде отдельного ручного устройства.

Взаимодействие с прибором обеспечивается моментальным касанием зонда и корпуса Touch Memory таким образом, что донышко прибора контактирует с углубленной центральной областью зонда, а ободок - с боковой поверхностью зонда.

Использование простого по конструкции электрического интерфейса обеспечивает высокую механическую прочность Touch Memory, поскольку у него отсутствуют штырьки или контакты, которые можно повредить.
