Индикатор бета- и гамма-излучения

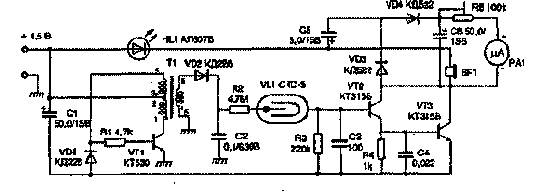

На рисунке показана схема простого индикатора, фиксирующего даже слабые бета- и гамма-излучения. Датчиком (VL1) служит счетчик Гейгера-Мюллера типа СТС-5 отечественного производства, выпускаемый уже более тридцати лет.Он имеет вид металлического цилиндра длиной около 113 и диаметром 12 мм.Его рабочее напряжение 400 В. Из зарубежных датчиков можно использовать ZP1400,ZP1310 или ZP1320 фирмы Philips.

Схема

Прибор питается от одного гальванического элемента напряжением 1,5 В и потребляет ток не более 10 мА. Напряжение -12В для питания усилителя и высокое напряжение для питания датчика получают от преобразователя на транзисторе VT1. Трансформатор преобразователя Т1 намотан на броневом магнитопроводе диаметром около 25 мм. Обмотка 1-2 имеет 45 витков провода диаметром 0,25 мм, 3-4 - 15 витков того же провода, а 5-6 - 550 витков провода диаметром 0,1 мм. Начала обмоток на схеме отмечены точками.Преобразователь представляет собой блокинг-генератор. Возникающие на обмотке 5-6 трансформатора Т1 импульсы высокого напряжения выпрямляет высокочастотный диод VD2. Обычные выпрямительные диоды здесь непригодны,так как импульсы слишком коротки, а частота их повторения слишком высока. Пока излучения нет, на входе усилителя, выполненного на транзисторах VT2 и VT3, напряжение отсутствует и транзисторы заперты. При попадании на датчик бета- или гамма-частиц газ, которым он заполнен, ионизируется и на выходе формируется импульс, который возбуждает усилитель, и из громкоговорителя (телефонного капсюля) BF1 слышен щелчок, светодиод HL1 при этом вспыхивает.Вне зоны облучения щелчки и вспышки светодиода повторяются через 1 -2 с.Это реакция датчика на космическое излучение и естественный фон. Если приблизить датчик к излучающему предмету (старым часам со светящимся циферблатом или шкале авиационного прибора времен войны), щелчки участятся и,наконец, сольются в сплошной треск, а светодиод будет светиться непрерывно. Таким образом можно судить о частоте попадания частиц на датчик, а следовательно, об интенсивности излучения.

В приборе есть и стрелочный индикатор.
