АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЬ ИЗ ЗВУКОВОЙ КАРТЫ


Сегодня каждый пользователь ПЭВМ знаком с термином "мультимедиа". У многих он ассоциируется с качественным звуком, анимацией и т.п. Однако звуковую карту Sound Blaster можно использовать как аналого-цифровой и цифро-аналоговый преобразователь с исключительно широкими возможностями обработки данных. Компьютер с такой картой можно использовать в качестве осциллографа, генератора или анализатора сигналов. Дело в том, что ее "сердцем" является цифровой сигнальный процессор DSP (Digital Signal Processor). Для того чтобы использовать его возможности, необходимо иметь непосредственный доступ к буферам, содержащим звуковые данные и управляющим режимом работы DSP, т.е. использовать интерфейс низкого уровня. В этой статье мы рассмотрим устройство звуковой карты и формат стандартных типов файлов данных, в которых в памяти компьютера хранятся данные, полученные в результате оцифровки сигналов, поступающих на вход звуковой карты. Такие же файлы можно синтезировать программно с целью получения сигналов заданной формы.

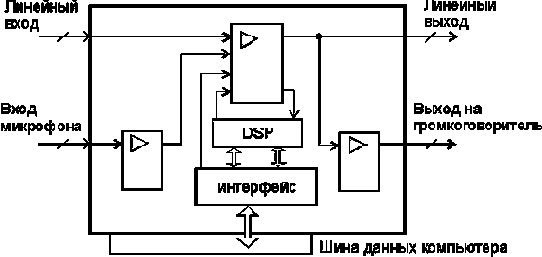

Как правило, звуковая карта (рис.1) имеет два сдвоенных (стереофонических) входа и два таких же выхода. Первый (линейный) вход рассчитан на входные сигналы с амплитудой около 1 В, второй — микрофонный, для более слабых сигналов. При использовании звуковой карты в качестве аналого-цифрового преобразователя можно использовать любой из этих входов — в зависимости от уровня обрабатываемого сигнала.

puc.1

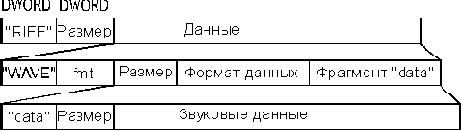

Данные, имеющие отношение к мультимедиа, хранятся в файлах в так называемом RIFF-формате (Resource Interchange File Format — формат файла для обмена ресурсами) [1]. Файл в формате RIFF содержит вложенные фрагменты (chunk's). Внешний фрагмент состоит из заголовка и области данных (рис.2). Первое двойное слово заголовка содержит четырехсимвольный код, который идентифицирует данные, хранящиеся во фрагменте.

puc.2

Второе двойное слово заголовка — размер области данных в байтах (без учета размера самого заголовка). Область данных имеет переменную длину с условием ее выравнивания на границу слова и дополнения в конце нулевым байтом до целого числа слов в случае необходимости.

Формат RIFF не описывает формат данных.
