ПРОСТЫЕ ЭЛЕКТРОМУЗЫКАЛЬНЫЕ ИНСТРУМЕНТЫ - часть 6


Настройка инструмента сводится к точному подбору сопротивлений резисторов R1 — R17. Генератор вибрато в этом случае должен быть отключен выключателем В1. Сначала подбирают резистор R1. Для этого вместо него включают переменный рези­стор на 5 — 10 кОм, а между его движком и контактами К1 постоянной резистор на 1 кОм. Изменяя сопротивление перешенного резистора, устанавливают на слух по образцовому музыкальному инструменту (пианино, аккордеон) частоту колебаний ге­нератора тона, соответствующую звуку «ми» второй октавы. Совпадение частот гене­ратора и музыкального инструмента определяют по отсутствию биений. Затем ом­метром измеряют сопротивление временно включенной цепочки резисторов и вместо них включают в частотно-задающую цепь постоянный резистор R1 такого же сопро­тивления. Точно так же подбирают сопротивление резистора R2 (клавиша «ми-бе­моль» второй октавы), а затем последовательно сопротивления резисторов R3 — R17 (ноты: «ре», «ре-бемоль», «до», «си», «си-бемоль», «ля», «ля-бемоль», «соль», «соль-бемоль», «фа», «ми», «ми-бемоль», «ре», «ре-бемоль», «до»).

После настройки генератора тона приступают к регулировке генератора вибрато, которая заключается в подборе конденсатора С1, с тем чтобы частота равнялась 5 — 7 Гц. Глубину вибрации подбирают резистором R23. Если амплитуду вибрации нужно увеличить, то сопротивление резистора R23 следует уменьшить, и наоборот. Учитывая, что в данной схеме амплитуда вибрации возрастает с высотой звука, на­стройку генератора вибрато по амплитуде надо производить при нажатии верхних клавиш инструмента (К1 — КЗ). Для стабилизации частоты генератора тона можно переменный резистор R31 заменить постоянным на 510 Ом и между ним (точка «а») и плюсом источника -питания включить стабилитрон Д808 (на 7,2 В) или КС168 (6,8 В).

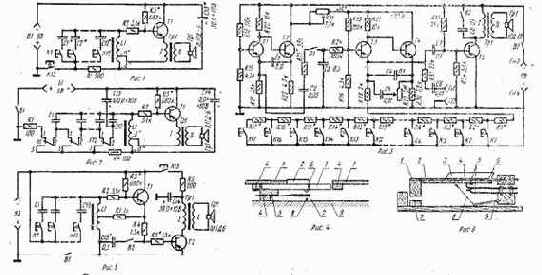

Питание инструментов можно производить от батареи «Крона» (рис. 1 — 3) или от двух батарей 3336Л, соединенных последовательно (рис. 5).

Москва, Издательство ДОСААФ СССР, 1976 г. Г-80688 от 18/Ш-1976 г.Изд. № 2/763з Зак. 766
