МУЗОТРОН


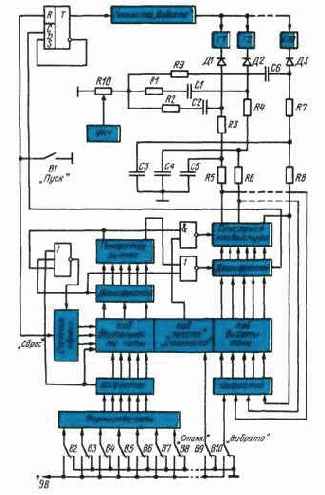

Структурная схема «Музотрона»




Перед записью новой мелодии необходимо сте­реть в памяти предыдущую. Для этого нажимают кнопку «Стирание» при разомкнутых контактах кла­виш В1В6, и во все ячейки запоминающего уст­ройства записываются «нули». После этого устрой­ство приводят в начальное состояние, кратковремен­но нажав кнопку «Воспроизведение». В результате счетчик адреса установится на «нуль», но так как в это время в ячейках памяти ничего не записано, то он будет оставаться в этом состоянии.

Теперь можно записать выбранную мелодию в память «музотрона». На клавиатуре В1В6 нажи­мают клавишу, соответствующую длительности пер­вой ноты, и одновременно на клавиатуре В7В26 — соответствующую высоте тона той же ноты. Затем кратковременно нажимают кнопку «Запись», при этом в первую ячейку памяти заносится код дли­тельности и высоты тона первого нотного знака. Эту операцию повторяют для последующих нот. Анало­гичным образом кодируют аккорды, для чего на кла­виатуре В7~В26 нажимают одновременно несколь­ко клавиш.

В любой момент можно воспроизвести записан­ную часть мелодии — достаточно нажать кнопку «Воспроизведение». При этом счетчик адреса уста­навливается в начальное состояние, при котором считывается содержимое первой ячейки запоминаю­щего устройства. В результате включается один или группа генераторов Г1 — Г20, колебания которых усиливаются и поступают на громкоговоритель.

Одновременно записанный код длительности по­ступает на входы управляемого делителя частоты, который считывает заданную длительность звуча­ния. Сигнал с выхода управляемого делителя часто­ты поступает на вход счетчика адреса и переключа­ет его в состояние, которое соответствует адресу второй записанной ноты. Далее описанный процесс повторяется до тех пор, пока не встретится ячейка, в которую записан «нуль».

Рис. 2. Принципиальная схема «Музотрона-64»



Принципиальная схема устройства на 64 нотных знака («Музотрона-64») приведена на рис. 2.
